Filtrirna Atex naprava s spodnjim izmetom v kontejner, air clean

Energetsko učinkovita enota za večje filtracijske naloge. Primerna za filtracijo brusnega prahu, prahu peskalnih medijev, rezalnih izpušnih plinov in prašnega zraka, ki vsebuje kovino, kamenje, plastiko itd. ali pri ravnanju z različnimi mešanicami prahu. Enota je izdelana za uporabo v conah ATEX 21-22 in je standardno opremljena z razbremenilno membrano, ki se ob eksploziji prekine, s čimer se enota razbremeni in eksplozije nadzorujejo.

Vhod in komora za surov zrak: Cona 21
Komora za čisti zrak in izhod: Cona 22
Okolica: Cona 22
Enota je standardno dimenzionirana za KST 300 bar m/s in Pmax 10 bar (podobno kot ST2).
QFG: Prostornina zraka: do 45.000 m³/h (odvisno od modela)
Vakuum: do 5.000 Pa (odvisno od modela)
Površina filtra: 104–520 m² (odvisno od modela)
Opis
• Onesnažen zrak vstopa v filtrirno enoto skozi komoro za surov zrak. S tem je zagotovljen pretok navzdol in predhodno ločevanje, kar prispeva k zmanjšanju obremenitve samega filtrirnega medija.
• Zrak se filtrira skozi navpično nameščen filtrirni vložek z notranjim filtrirnim jedrom, kar optimizira učinek čiščenja.
• Čiščenje filtrirnih vložkov z nadzorom diferencialnega tlaka prek integriranega sistema stisnjenega zraka, vključno z avtomatskim naknadnim čiščenjem za optimizirano regeneracijo filtrirnih vložkov.
• Čist zrak se odvaja skozi priključek na vrhu enote.
• Prah se zbira v posodi za prah na dnu enote. Sistem posode za prah s hitrim zaklepanjem, obešen v prirobnico ø400 mm/16-sistem.
• Na vhodnem priključku je nameščena razbremenilna membrana, kar zmanjšuje obrabo membrane.
Nižji obratovalni stroški
Vhod s tokom navzdol in predhodnim ločevanjem ter optimizirano čiščenje filtra zagotavljajo nižji diferenčni tlak nad filtrirnim vložkom. Zato se dosežejo daljši časi delovanja z manj izklopi ter nižji obratovalni stroški (filtrirni materiali, poraba električne energije in stisnjenega zraka). Izvedba z enim stožcem, ki zmanjšuje stroške enote v povezavi z ravnanjem z odpadki.
Enostavna montaža, priključitev in upravljanje
Filtrirna enota se dobavlja v dveh modulih, ki se sestavijo na mestu namestitve z zunanjimi prirobnicami. Filtrirni vložki in krmilnik se dobavljajo nameščeni. Priključek za stisnjen zrak se enostavno priključi na sprednji strani enote. Lahko dostopno odčitavanje diferenčnega tlaka na digitalnem zaslonu krmilnika filtra, ki se nahaja na servisni strani enote. Filtri se zamenjajo skozi sprednja vrata na strani enote. Posoda za prah s hitrim zaklepanjem na 4 vrtljivih kolesih zagotavlja uporabniku prijazno servisiranje posode za prah.

FILTER TIP QFG-A
Filtri:
• Filtrirni vložek ø325 mm. Dolžina: 1320 mm
Krmiljenje filtra: • Krmiljenje diferencialnega tlaka tipa ECO-A-S z avtomatskim naknadnim čiščenjem. 230 V AC (konstantno)
• Stisnjen zrak: 5,5–6,0 bar suh stisnjen zrak s cejnovo sklopko, vključno z … Ø10 mm cevni nastavek (kakovost stisnjenega zraka v skladu z ISO 8473-1 2.4.1.)
• Diferencialni tlak je viden na digitalnem zaslonu, nameščenem na enoti na servisni višini
• 1”-curki, priključeni na centralni rezervoar za stisnjen zrak v komori za čisti zrak
Menjava filtra: Enostavna zamenjava vložka in zmanjšanje prahu zaradi bajonetnega vzmetenja filtra, ki se zrahlja iz komore za čisti zrak in vstavi v vrečo. Dostop skozi sprednja vrata.
Material filtra:
Standardno
G113
Alternativno
G116A
Material
Poliestrski kosmiči s PFPT prevleko, antistatično
Poliestrski kosmiči s teflonsko membrano, antistatično
Uporablja se za
Statično obremenjene ali higroskopske delce
Drobnejše vrste statično obremenjenega prahu
Filtri izpolnjujejo zahteve glede stopnje odsesavanja za razred prahu M v skladu z DIN EN 60335-2-69
Dodatek AA (stopnja odsesavanja > 99,9 %).
Razbremenitev membrana:
Material:
Membrana:
AISI 304
Priključna prirobnica: Pocinkano
Razbremenilni tlak: +0,1 bara
Razbremenilna površina se izračuna za posamezno enoto za Kst = 300 barov m/s in Pmax = 10 barov
Razbremenilna membrana je zasnovana kot ena enota, kar zagotavlja lahko konstrukcijo in s tem hitro odpiranje.
Membrana je posebej razvita za lajšanje eksplozije prahu in zagotavlja zanesljivo zaščito, saj lajša v
zgodnji fazi, že na začetku eksplozije.
OPOMBA
Pri namestitvi enot z razbremenilno membrano se morate zavedati močnega tlačnega vala in širjenja plamena, ki se bosta pojavila na območjih zunaj razbremenilne membrane, in enoto namestite tako, da se eksplozija odvede stran od ljudi in gradbenih elementov.

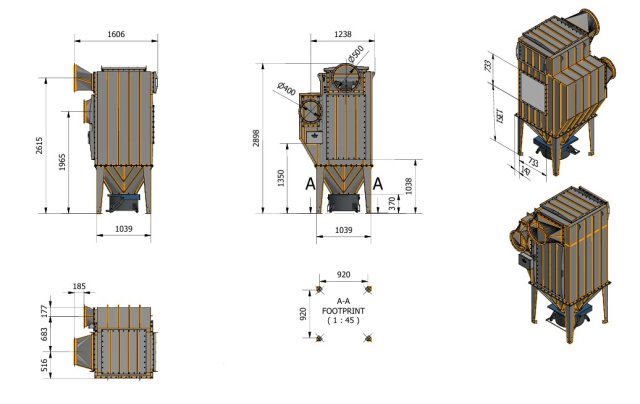

Tehnični podatki model QFG-A 104 (Atex 21/22) :

Št. filtrov : 4
Površina G113 filtra : 104 m2
Komprimiran zrak l/min : 30
Volumen zbirnika prahu : 70 l (opcijsko 148)
